制冷系統壓力控制器使用與調整方法

發布時間：

2024-04-30

工作原理：

當系統内壓力高于某一個設定壓力計時，不同的壓感元件（彈簧管、膜片、膜盒、波紋管、活塞等)的自由端産生位移，通過鏈接導杆推動開關内碟片瞬時發生移動；當壓力降至額定的恢複值時，碟片瞬時反向移動，開關自動複位，最終輸出一個開關量的電信号。

術語和定義：

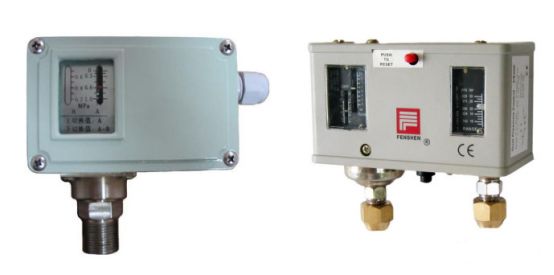

壓力控制器 pressure switch：當輸入壓力達到設定值時，通過輸出觸頭的通斷作用起到對被控壓力的控制和報警作用的儀表。

控壓範圍 range：控制器能夠控制的壓力範圍。

設定點（值）set point：希望發生控制或報警的輸入壓力值。

切換值 switching value：位式控制儀表上行程（或下行程）中，輸出從一種狀态換到另一種狀态時所測得的輸入值。

上切換值 high-switching value：輸入壓力上升時，使控制器産生控制或報警信号發生變化時的壓力值。

下切換值 low-switching value：輸入壓力下降時，使控制器産生控制或報警信号發生變化時的壓力值。

切換差 differential gap：同一設定點上切換值和下切換值之差。

設定點偏差 set point error：輸出變量按規定的要求輸出時，設定值與測得的實際值之差。

設定點(值)範圍 set point range：設定點可調的控制器，設定點可以調節的最大壓力值與最小壓力值之差。

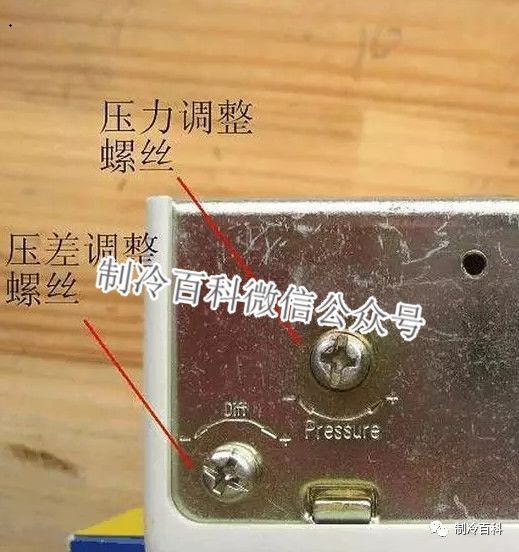

DIFF就是pressure difference，指的是切換差，使用中經常稱為“接斷差”、“死區”；是指開關設定動作值和複位值的差值，例如當設定值為1MPa，實際複位值為0.9MPa時，接斷差為0.1MPa。制冷百科提示您，每個壓力開關都有這個參數，隻不過有些壓力開關的死區是可調的，有的壓力開關死區是不可調的。調試壓力控制器時，首先需要了解自己使用的切換值是上切換值還是下切換值，對于切換差可調的壓力控制器是否上下切換值需要同時滿足要求。簡單的說就是，需要壓力上升時動作還是需要壓力下降時動作或者是兩者都需要滿足。

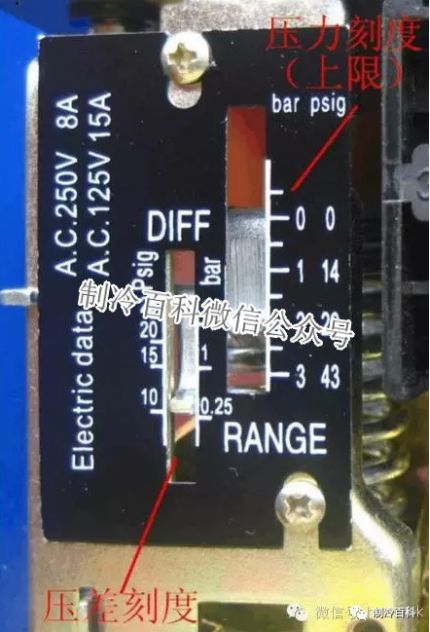

不少類型控制器有切換值刻度窗口和切換差刻度窗口，但這類控制器的刻度窗口隻能做為大緻觀測使用，切記不能作為調整設定點的标準和依據。因此制冷百科提示您，壓力控制器的調整必須經過具有資質的實驗室調整，不少人反饋信息，自己覺得切換值較低或者較高，在沒有标準器的情況下“憑感覺”或是“看刻度”自行調整，結果導緻切換值嚴重偏離所需的設定值。
